ホーム >> DC-ACインバータ >> NS,NS3シリーズ
  NS,NS3シリーズ    概   要
電源装置として最も実用的で理想的な特性をもつ定電圧トランス(CVT:Constant Voltage
Transformer)を主回路に採用し、シンプルな周辺回路でその特長を充分に引き出すDC-AC
インバータです。

優れた過負荷耐量や高い変換効率は、さまざまな負荷を駆動できるインバータとしての過酷
な条件を満たします。
また、幅広い入力電圧をカバーする豊富な製品群や、一台の受注から短納期で対応する生産体制は、
他社に例を見ないものとして高い評価をいただいております。

  NS,NS3シリーズ    仕   様
入 力 電 圧  DC12V、24V、48V、100V、200V 応 答 速 度 0.15秒以内
入力電圧範囲  90〜140% 効    率  65〜85%以上
出 力 電 圧  AC100Vまたは200V±2%   入力電圧,容量により差があります。
出力電圧偏差  ±2%  周 囲 温 度  -10〜40℃
周  波  数  50Hzまたは60Hz±1% 絶 縁 抵 抗  DC500Vメガにて測定10MΩ
波    形 正弦波 絶 縁 耐 圧  AC1500V(50Hz)1分間
波 形 歪 率  5%以下
  NS,NS3シリーズ

  NSシリーズ       単相出力製品一覧
入力電圧 容量 型        式  幅W 奥行D  高さH  重量    外形図
(V) (VA)  出力1φAC100V  出力1φAC200V  (mm) (mm) (mm) (kg) 番号
12 50 NS-  50- 1Z1  NS-  50- 1Z2  230  230  150  9  図-1
100  NS- 100- 1Z1  NS- 100- 1Z2  420  400  199  17  図-2
200  NS- 200- 1Z1  NS- 200- 1Z2  420  400  199  22  図-2
300  NS- 300- 1Z1  NS- 300- 1Z2  420  500  249  25  図-2
500  NS- 500- 1Z1  NS- 500- 1Z2  420  500  249  43  図-2
    24     50 NS-  50- 2Z1  NS-  50- 2Z2  230  230  150  9  図-1
100  NS- 100- 2Z1  NS- 100- 2Z2  420  400  199  18  図-2
200  NS- 200- 2Z1  NS- 200- 2Z2  420  400  199  21  図-2
300  NS- 300- 2Z1  NS- 300- 2Z2  420  400  199  25  図-2
500  NS- 500- 2Z1  NS- 500- 2Z2  420  500  249  36  図-2
750  NS- 750- 2Z1  NS- 750- 2Z2  420  500  249  45  図-2
1K NS- 1K- 2Z1  NS- 1K- 2Z2  420  500  349  52  図-2
1.5K  NS-1.5K- 2Z1  NS-1.5K- 2Z2  400  550  770  110  図-3
2K NS- 2K- 2Z1  NS- 2K- 2Z2  400  550  770  130  図-3
  48    50 NS-  50- 4Z1  NS-  50- 4Z2  230  230  150  9  図-1
100  NS- 100- 4Z1  NS- 100- 4Z2  420  400  199  18  図-2
200  NS- 200- 4Z1  NS- 200- 4Z2  420  400  199  21  図-2
300  NS- 300- 4Z1  NS- 300- 4Z2  420  400  199  25  図-2
500  NS- 500- 4Z1  NS- 500- 4Z2  420  400  199  34  図-2
750  NS- 750- 4Z1  NS- 750- 4Z2  420  500  249  45  図-2
1K NS- 1K- 4Z1  NS- 1K- 4Z2  420  500  349  50  図-2
1.5K  NS-1.5K- 4Z1  NS-1.5K- 4Z2  420  500  349   62  図-2
2K NS- 2K- 4Z1  NS- 2K- 4Z2  400  550   770   120  図-3
3K NS- 3K- 4Z1  NS- 3K- 4Z2  450  600   860   160  図-3
   100     50 NS-  50- 8Z1  NS-  50- 8Z2  230  230  150    図-1
100  NS- 100- 8Z1  NS- 100- 8Z2  420  400  199   17  図-2
200  NS- 200- 8Z1  NS- 200- 8Z2  420  400  199   21  図-2
300  NS- 300- 8Z1  NS- 300- 8Z2   420  400  199   25  図-2
500  NS- 500- 8Z1  NS- 500- 8Z2  420  400  199   32  図-2
750  NS- 750- 8Z1  NS- 750- 8Z2  420  500  249   40  図-2
1K NS- 1K- 8Z1  NS- 1K- 8Z2  420  500  349   50  図-2
1.5K  NS-1.5K- 8Z1  NS-1.5K- 8Z2  420  500  349   62  図-2
2K NS- 2K- 8Z1  NS- 2K- 8Z2  400  550   770   120  図-3
3K NS- 3K- 8Z1  NS- 3K- 8Z2  450  600   860   160  図-3
5K NS-  5K- 8Z1  NS- 5K- 8Z2  510  690   1000   250  図-3
  200    500  NS- 500- 18Z1  NS- 500- 18Z2  420  500   249   36  図-2
750  NS- 750- 18Z1  NS- 750- 18Z2  420  500   249   45  図-2
1K NS- 1K- 18Z1  NS- 1K- 18Z2  420  500  349   53  図-2
1.5K  NS-1.5K- 18Z1  NS-1.5K- 18Z2  420  500  349   65  図-2
2K NS-  2K-18Z1  NS- 2K- 18Z2  400  550   770   130  図-3
3K NS-  3K-18Z1  NS- 3K- 18Z2  450  600   860   180  図-3
5K NS-  5K-18Z1  NS- 5K- 18Z2  510  690   1000   250  図-3
  NS3シリーズ      三相出力製品一覧
入力電圧 容量 型        式  幅W 奥行D  高さH  重量    外形図
(V) (VA)  出力3φ AC200V  (mm) (mm) (mm) (kg) 番号
24 1K  NS3- 1K- 2Z  400  550  770  110  図-3
2K  NS3- 2K- 2Z  450  600  860  130  図-3
3K  NS3- 3K- 2Z  510  690  960  230  図-3
100 1K  NS3- 1K- 8Z  400  550  770   110  図-3
2K  NS3- 2K- 8Z  450  600   860   130  図-3
3K  NS3- 3K- 8Z  510  690   960  230  図-3
5K  NS3- 5K- 8Z  580  780   1150  300  図-3
200 3K  NS3- 3K-18Z  510  690   960  230  図-3
5K  NS3- 5K-18Z  580  780   1150  320  図-3

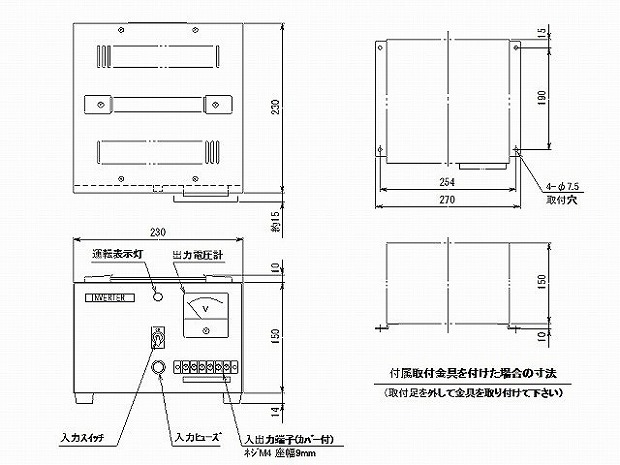

  NS-50シリーズ      外形図   ( 図-1 )

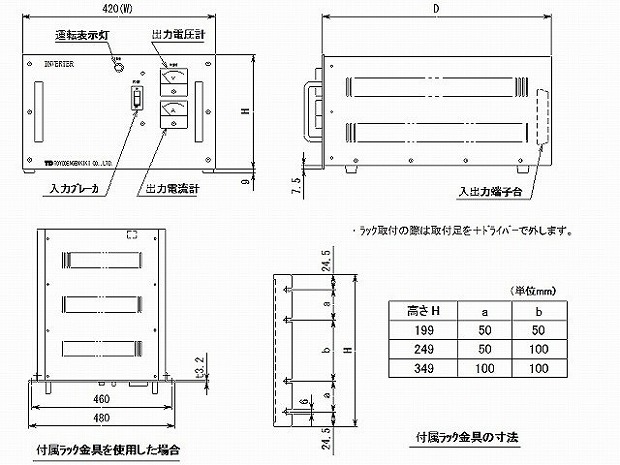

  NS,NS3シリーズ    外形図   ( 図-2 )

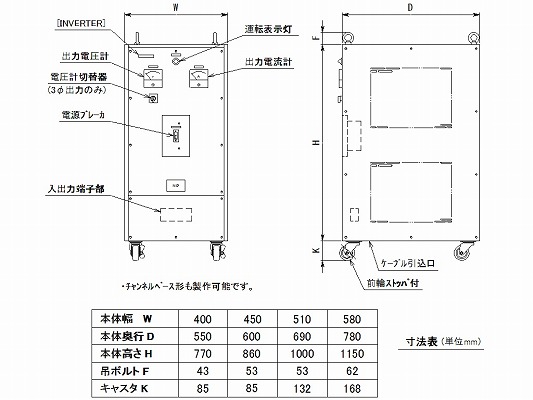

  NS,NS3シリーズ    外形図   ( 図-3 )
